Um flange Slip-On (SO), também conhecido como Flange Sobreposto.
É um tipo de flange que desliza sobre o tubo antes de ser soldado.
Ele é especificado pelas normas ASME B16.5, API 605 ou DIN EN 1092-1, dependendo da aplicação e dos padrões de projeto. Existem inúmeras outras especificações que também definem os padrões dimensionais para estes flanges, como BS, UNI, ISO etc…
* **ASME B16.5:** Cobre flanges de tubulação e acessórios flangeados em aço, com tamanhos de NPS 1/2 até NPS 24, nas classes de pressão 150 a 2500 Libras
* **API 605:** Cobre grandes flanges de diâmetro, com tamanhos de NPS 26 até NPS 60, em classes de pressão específicas.
* **DIN EN 1092-1:** Norma Alemã para flanges, com diferentes tipos e dimensões. Existem inúmeras outras especificações que também definem os padrões dimensionais para estes flanges
MONTAGEM DO FLANGE SO
É um flange fácil de instalar porque evita a necessidade do corte do comprimento do tubo no comprimento exato para encaixar na tubulação.

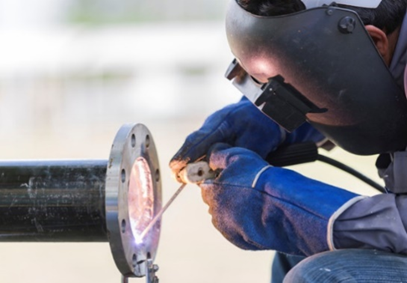

O flange é colocado no tubo e soldado por filete no lado de dentro e também no de fora do flange.
MATERIAL
Fabricado em diversos materiais, como aço carbono, aço inoxidável, altas e baixas ligas, entre outros, dependendo das condições de serviço (temperatura, pressão, corrosão) ao qual o flange será submetido
DESIGN

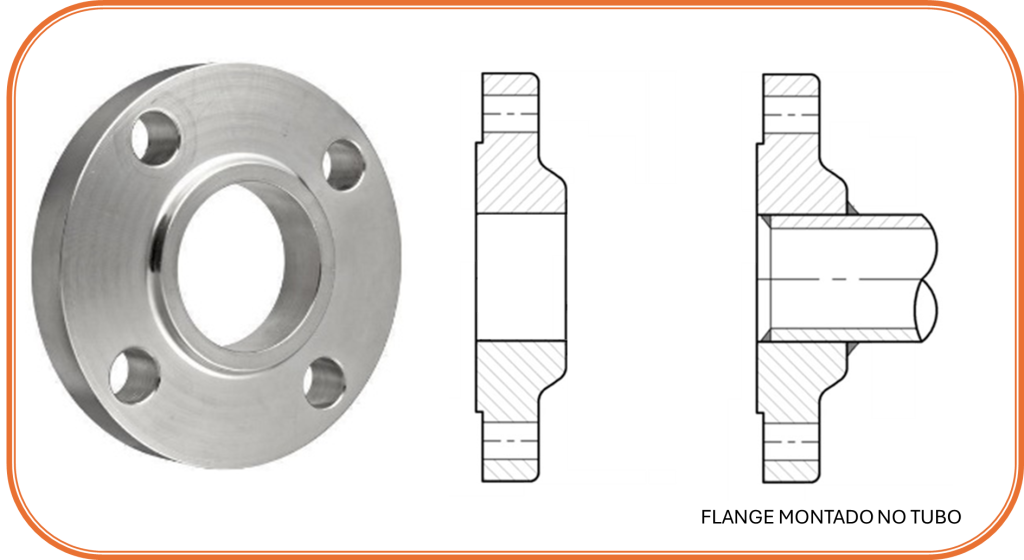

* Possui um diâmetro interno ligeiramente maior que o diâmetro externo do tubo, permitindo que o flange deslize sobre o tubo.
* A soldagem interna quanto externa do flange, proporciona resistência e vedação.
* O design deve seguir as normas aplicáveis para garantir a integridade estrutural sob as condições de operação.
UTILIZAÇÃO
* Utilizado em sistemas de tubulação de baixa a média pressão e temperatura.
* É mais fácil de instalar do que um flange pescoço, pois não requer um ajuste preciso do comprimento do tubo.
* Usado em diversas aplicações industriais, como sistemas de água, ar comprimido e fluidos não corrosivos.
O Slip On é adequado para aplicações de baixa pressão e temperatura, porque as tensões residuais são mais elevadas. Então aconselha-se utilizálo empressões até 400#
MONTAGEM DO FLANGE SOBREPOSTO
Assista este conteúdo no Youtube e aproveite muito mais
